Alarm Peringatan Dini Banjir
6 zona BAHAYA · backwater di 3 mulut outlet
Indikator: air meluap dari saluran/sungai. Hujan maks. 45 mm/jam · TMA hilir Kali Marengan 285 cm · pasang 132 cm.
KRT-03 · Perumahan Satelit (93) KRT-02 · Perumahan Bumi Sumekar Asri (84) KRT-06 · Hilir Sungai Marengan (83) KRT-05 · Kartini – Jati Emas (76) OUT-04 · Outlet 4 – Dr. Cipto (76) OUT-05 · Outlet 5 – KH Mansyur – Raung – Urip Sumoharjo (76) Mulut Outlet 4 – Jl. Dr. Cipto Δ +45 cm Mulut Outlet 5 – Jl. Urip Sumoharjo Δ +25 cm Mulut Outlet 6 – Jl. Pesona Satelit Δ +8 cm
Studi kasus Kota Sumenep. Zona titik kritis & outlet drainase berbasis kajian BRIDA Sumenep × ITS (2026) dan Resmani dkk. (2017). Titik CCTV/sensor adalah usulan AIRA; nilai sensor, status, dan kejadian adalah skenario simulasi hujan lebat.
Zona Siaga / Bahaya
10
dari 13 zona kritis & outlet
Zona Waspada
3
Normal: 0 zona
Backwater Terdeteksi
3
Sungai Marengan 285 cm
CCTV Titik Pantau
18
Menyala 17 / 18
Sensor IoT
23
Online 22 / 23
Peta Risiko Banjir – Kota Sumenep
Zona titik kritis BRIDA–ITS, outlet drainase, dan titik pantau AIRA
CCTV Live
17 Kamera Online

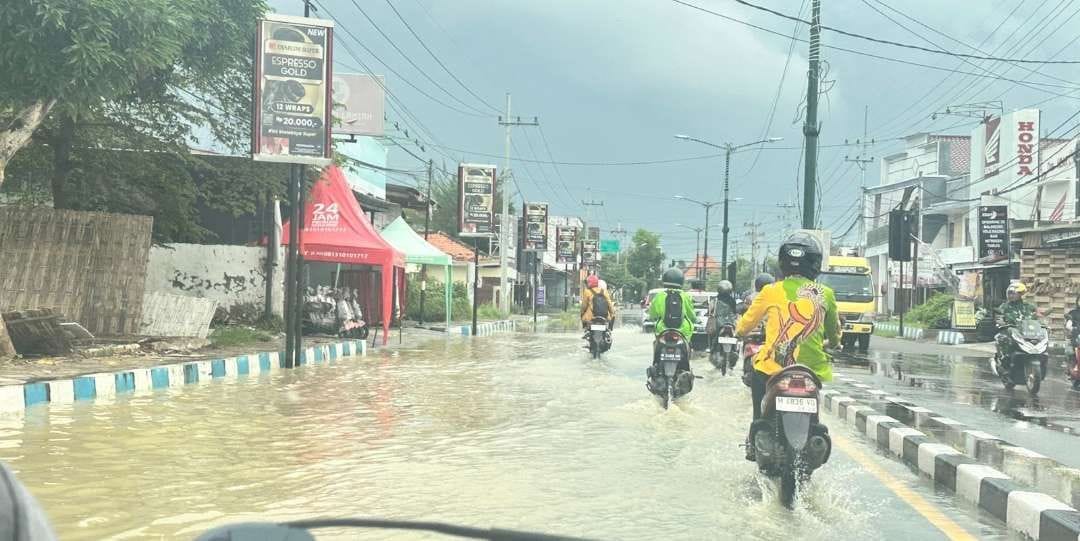

AIRA-001 · Jl. Dr. Wahidin
Live
Bahaya
Data Sensor Real-time
Terakhir diperbarui: 25 Sep 2026, 12.25 · skenario simulasi
TMA Saluran Paling Kritis
110 cm
+1 cm (1 jam)
TMA Saluran Outlet 3 · isi 138% dari 80 cm
Curah Hujan
45 mm/jam
+1 mm (1 jam)
ARG Pajagalan
Suhu & Cuaca
28°C
Hujan Lebat
AWS Pusat Kota
Deteksi Backwater Sungai Marengan
Pasangan sensor di mulut outlet 4–7 (Resmani dkk., 2017): Δ = TMA sisi Kali Marengan − TMA sisi saluran
TMA Kali Marengan Hilir
285 cm
Pasang muara Kali Marengan
132 cm
Mulut Outlet 4 – Jl. Dr. Cipto
Pengaruh backwater (kajian 2017): ±317,93 m
Δ +45 cm
BackwaterSungai
177
Saluran
132
Mulut Outlet 5 – Jl. Urip Sumoharjo
Pengaruh backwater (kajian 2017): ±677,5 m
Δ +25 cm
BackwaterSungai
143
Saluran
118
Mulut Outlet 6 – Jl. Pesona Satelit
Pengaruh backwater (kajian 2017): ±507,41 m
Δ +8 cm
BackwaterSungai
168
Saluran
160
Mulut Outlet 7 – Jl. Yos Sudarso
Pengaruh backwater (kajian 2017): ±1.523,41 m
Δ -15 cm
WaspadaSungai
80
Saluran
95
Kedua sensor di tiap mulut outlet memakai peilschaal bersama (nol = dasar pintu outlet), sehingga Δ positif berarti muka air sungai lebih tinggi dan aliran saluran tertahan (backwater).
AIRA Risk Engine
Struktural + Historis + Real-time → Risiko Banjir Dinamis
Layer 1 · Strukturalbobot 35%
Kapasitas drainase, outlet, DAS, backwater, titik kritis BRIDA–ITS
95
Layer 2 · Historisbobot 25%
Frekuensi, durasi, kedalaman kejadian, laporan (estimasi awal)
85
Layer 3 · Real-timebobot 40%
CCTV, TMA saluran & sungai, curah hujan, pasang
95

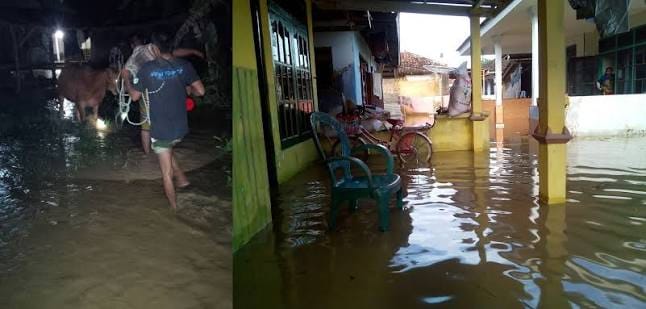

Risiko dinamis tertinggi · KRT-03
Perumahan Satelit
93
Contoh nilai layer di atas untuk zona risiko tertinggi. Bobot & ambang adalah parameter prototipe dan perlu dikalibrasi dengan data kejadian BPBD/PU SDA.
Risiko Dinamis per Zona
Prediksi Risiko 24 Jam ke Depan
Perumahan Satelit Perumahan Bumi Sumekar Asri Hilir Sungai Marengan
